一文詳細了解為什么電纜規定最小彎曲半徑？

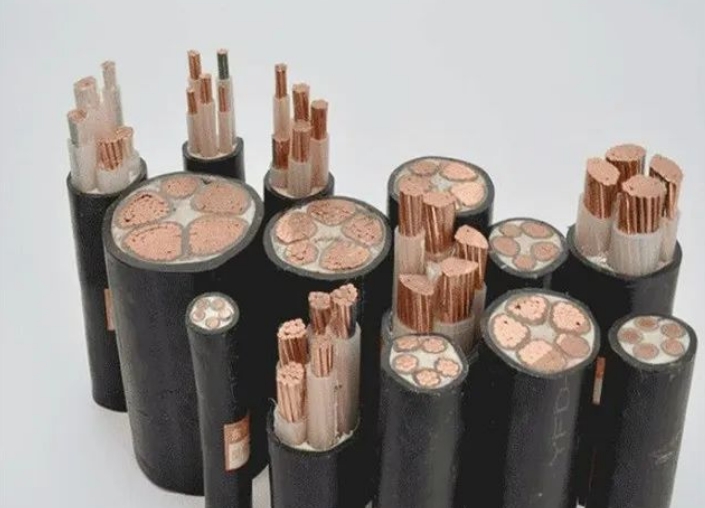

電纜最小彎曲半徑

假如電纜的外徑為10mm，則這個電纜允許彎曲半徑為15*10=150mm。就是說電纜彎曲時（轉彎處）是一個弧形彎，這個半徑要大于等于150mm。

電纜規定最小允許彎曲半徑是為了使電纜工作時在不受損傷或不明顯降低壽命，并沒有明確規定。最小彎曲半徑，值越小，說明彎曲性能越好。

最小彎曲半徑是材料工作時在不受損傷或不明顯降低壽命的最小的彎轉半徑，是在材料不發生破壞的情況下所能彎曲半徑的最小值。

如：阻燃橡套電纜線芯長期允許工作溫度為65℃，電線的最小彎曲半徑為電纜直徑的6倍。黃色護套電纜不得在日光下長期暴露。

電纜允許彎曲半徑：

假如電纜的外徑為50mm，則這個電纜允許彎曲半徑為15*50=750mm。就是說電纜彎曲時（轉彎處）是一個弧形彎，這個弧形彎可以根據弧上任意兩點的切線的垂線的焦點就是該弧線的半徑。這個半徑要大于等于750mm。

為什么電纜規定最小允許彎曲半徑

電纜規定最小允許彎曲半徑是為了使電纜工作時在不受損傷或不明顯降低壽命，并沒有明確規定。最小彎曲半徑，值越小，說明彎曲性能越好。

最小彎曲半徑是材料工作時在不受損傷或不明顯降低壽命的最小的彎轉半徑，是在材料不發生破壞的情況下所能彎曲半徑的最小值。

如：阻燃橡套電纜線芯長期允許工作溫度為65℃，電線的最小彎曲半徑為電纜直徑的6倍。黃色護套電纜不得在日光下長期暴露。

擴展資料

隨著電力電纜埋地敷設工程的迅速發展，對電纜保護提出的更高要求，電纜保護套管是采用聚乙烯PE和優質鋼管經過噴砂拋丸前處理、浸塑或涂裝、加溫固化工藝制作而成。它是保護電線和電纜最常用的一種電絕緣管。

國家已明令在新建住宅中應使用銅導線。但同樣是銅導線，也有劣質的銅導線，其銅芯選用再生銅，含有許多雜質，有的劣質銅導線導電性能甚至不如鐵絲，極易引發電氣事故。市場上的電線品種多、規格多、價格亂，消費者挑選時難度很大。

電纜最小彎曲半徑的計算公式

最小彎曲半徑=N*電纜外徑。N的值查看國標，不同電纜不一樣

知道電纜長度直徑彎曲半徑，怎么計算出電纜盤大小

電纜裝盤量的基本計算公式：

裝盤長度L按下式計算：L＝π×P×n×﹙d2＋P×D﹚／1000

其中：P＝﹙d1－d2－2t﹚／2D

n＝﹙0.95﹚×l2×D

式中：P—卷繞層數；n—每層卷繞圈數；D—線纜外徑，mm

在計算中，π按3.1416，算得的P、n、L均只取整數部分，不進位。

1、已知電纜的外徑D和電纜的最小彎曲半徑mD(例如：15倍的電纜外徑——15D，m=15)，來確定電纜盤的內筒徑d2：

d2≥2×m×D

2、根據電纜盤的內筒徑，查標準線盤的內、外盤寬l2、l1

3、把電纜的總長度L和l1、l2、d2、D，代入電纜盤的基本計算公式，計算出d1，即得出電纜盤的大小。

可以看出計算起來比較麻煩，一般還是采取查表方式，來得比較方便（見附件，請聯系小編）。

為什么電纜規定最小允許彎曲半徑

1電纜本身的允許彎曲度，如果電纜彎曲度超過此要求，會造成電纜絕緣層及線芯不可挽回的破壞。這部分資料應當由電纜廠提出最小的彎曲半徑要求；

2電纜敷設施工的最小彎曲半徑要求。由于一些電纜在進入設備前都要穿過電纜管，而電纜管的彎曲半徑如果大了，施工時無法穿過電纜。

電纜鋪設需注意哪些細節

1、電纜線的額定電壓是要在系統的工作電源之上，且產生的最高的電壓，是不可超過電纜額定值的1.15倍。若是交聯聚乙烯電纜導體，其能夠允許的最高的工作溫度是在90度左右，短路時電纜最高溫度是不可超過250度。

2、若是聚氯乙烯絕緣電纜線，那么最高的工作溫度是在70度左右。要是線路的橫截面積是在300平方毫米以內，則最高的允許溫度是在160度。當電纜線長時間運行中，是不可長時間處于負荷狀態中。

3、對于鋼絲鎧裝電纜線，是可以承受規定的拉力，而其它電纜是不可長時間承受拉力的。在三相四線制的系統中，需要使用單芯線或者導線當做零線，不可用外皮作為零線。

4、要是電壓是1kv以下的鎧裝電纜，其金屬護層的兩端是可以連接地線的。而6kv至35kv間的xlpe電纜線，需要根據國家的標準安裝。

總結：電纜彎曲半徑怎么計算，以及電纜鋪設需注意哪些細節，就先介紹到這里了，各位是否了解了呢。電纜彎曲半徑是要控制好的，這樣才能確保后期正常安全使用，避免不必要的麻煩。
